Как-то давно, а именно более 1,5 лет назад. Через некоторое время когда машина была куплена (уже с рывками с 3 на 4) было решено заменить масло в 4х ступке гидротрансформаторе хотя его не меняют обычно до "смерти" коробки (а она была на издыхании).
Поменял я маслице путем как говорили полной замены путем перекачки автоматом через теплообменник на коробке (были выточены штуцера но самими специалистами).
Ну значит поменял я все с фильтром с маслом родным Дикстроном III (на магните поддона была полная Ж из мелкой металлической стружки, я еще долго удивлялся что там так сточилось и брался за голову).
Поменя выезжаю из сервиса и П… с большой буквы П… дальше 2 и приехали… ехал ехал воткнулась… Таким танцами с бубном я долго ездил и опять в сервис и ничего… угробил 15 000 а толку 0… уже начал искать новую коробку.
Так как мой раритетный гидротрансформатор видал многое и поиски его муторные и нудные ну приблизительно обрисовали мне цену в 70 000… После того как конвульсии меня отпустили, еще покатавшись и закипев от такой езды за немалым количеством элексира в граненом стакане, Я сказал — Батя ставим на ремонт в гараж и делаем сами…
В итоге поставили, не мало наших полегло пока мы ее сняли…
И когда разобрали, мы поняли "по чем килограмм картошки, без болта от паровоза" 1 фрикциона просто исчез как и не было "одна только пыль"… Ну потом под веянием чувств, Ваш, покорный слуга под шумок уехал покорять Сочи (ну это уже другая басня), и реанимированием ласточки занимался гений слесарноварочномолярных дел Батя (который шарил во всем и во всех ТС но АКПП еще не шарил), вообщем кинул я его так кинул(
Не будем о плохом и тяжелых отношениях отцов и сыновей, итог путем проб и ошибок и просмотра мануалов моим теперь уже шарящим в АКПП и Интернете предком была найдена деталь и куплена в районе 5 000 в мск, а не за 30 000 целый набор фрикционов и звеньев (чуть ли не пол коробки) и менена.
Описывать как в одну каску предок ставил коробку не бубуду не проходит цензуру…
Итог более 1,5 лет ездим и пока тьфу тьфу…

Так к чему все это иносказание, а вот к чему захотелось вставить копирайт мануала по которому рианемировали АКПП (не смущайтесь что коробуха от audi немец есть немец).
В работе был использован мануал и фото с

Ну поехали:

Ремонт АКПП своими руками.

Симптомы: Удар при кикдауне (с 4 на 3), лёгкие толчки включения 3-й и щелчки при включении задней… В общем, решено перебрать…
Авто Audi A6 1995 г.в., двигатель 2.0, АКПП 01N.

Откручиваем привода (нужна 12 гранная головка на 10):

Откручиваем стартер. Откручиваем через окошко стартера гидротрансформатор.

Откручиваем коробку от задних подушек (при этом надо отстегнуть тросс селектора). Далее начинаем откручивать коробку от движка. Нужен будет рожок и головка на 16. Чтобы открутить нижние болты коробки — нужно отогнуть подрамник, для этого откручиваем его передние болты:

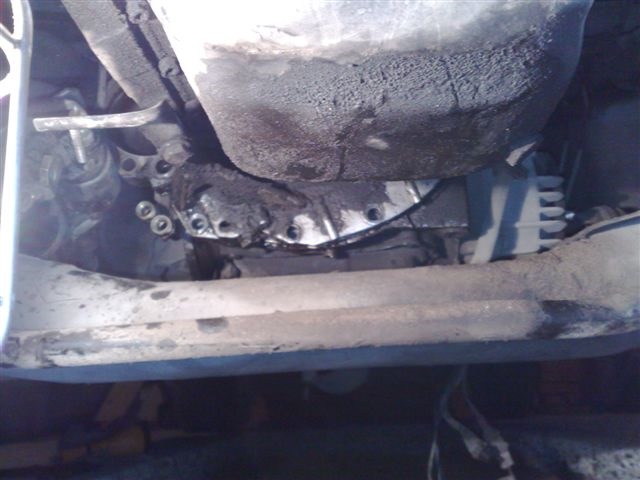

Теперь имеем к нижним болтам свободный доступ:

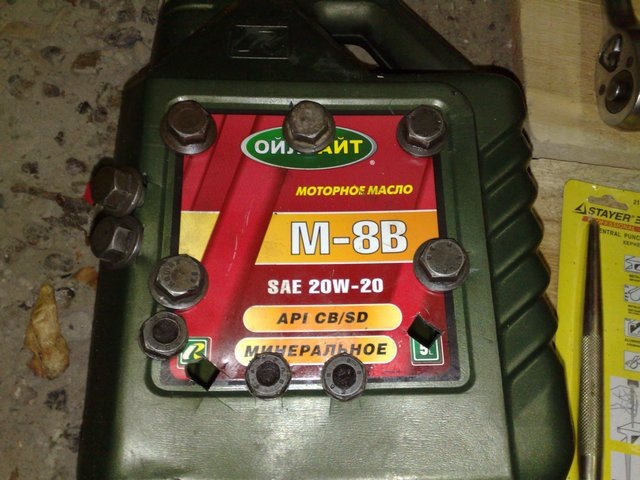

Болты рекомендую укладывать таким образом, чтоб потом не возникло проблем с поиском мест установки. Каждый на своём месте, вот так:

снимаем коробку

Гидротрансформатор. Нужно его извлечь из коробки сразу после её отстыковки. Чтоб не уронить и не испортить.

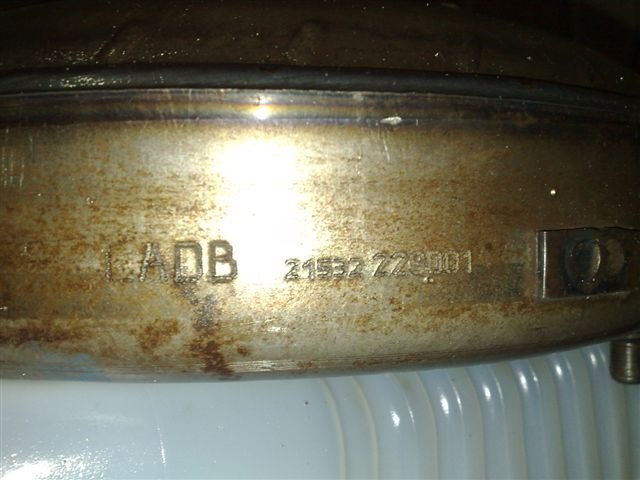

Код на корпусе ГТ:

Сливаем масло столько, сколько сольётся из отверстия уровня… в стаканчике оно уже не такое светлое:

РАЗБОРКА МЕХАНИЧЕСКОй ЧАСТИ АКПП

Снимаем маслонасос

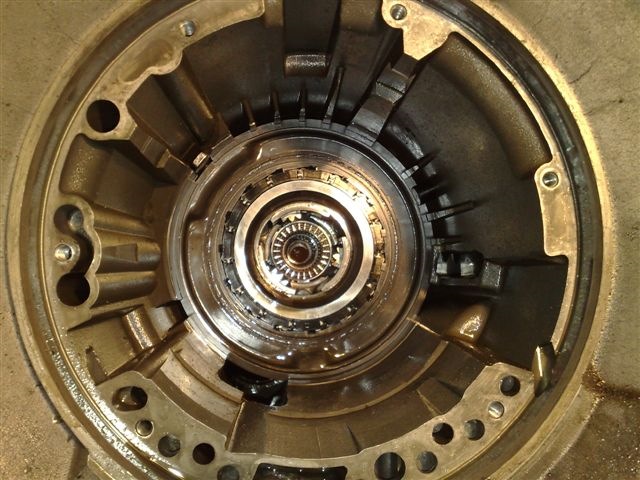

Вытягиваем за ось всё что вытягивается (сборку муфт K1-K3 и тормоза B2). Видим привода водила сателлитов, малой и большой солнечной шестерни

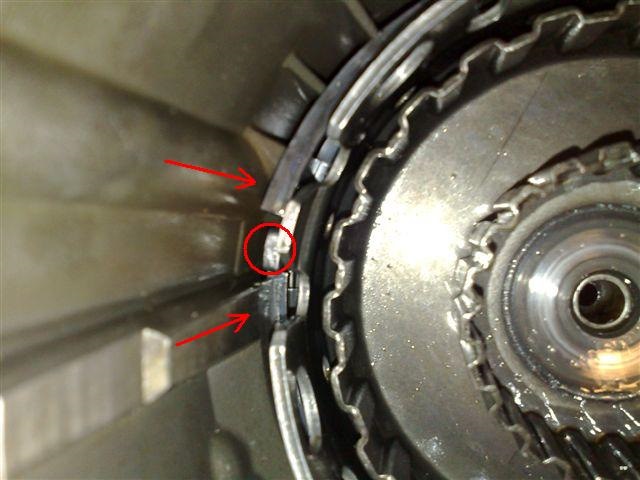

Запоминаем как стоят два стопорных кольца (опора

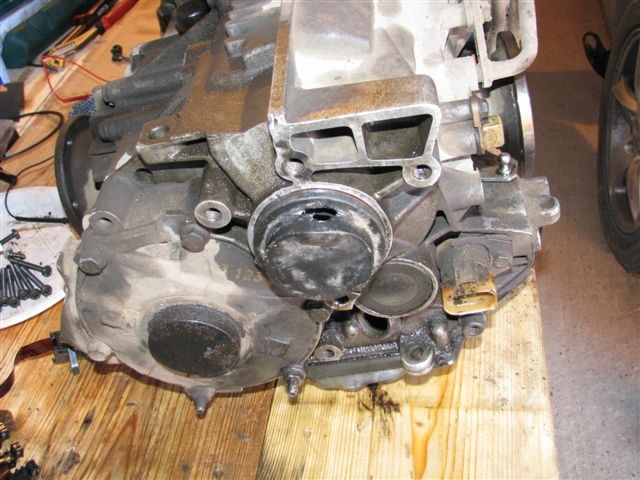

Пробиваем заглушку и выдёргиваем её… снять её тоже не получилось :)

Фиксируем в коробке привод большой солнечной шестерни. Ставим селектор в Parcking

Теперь можем открутить болт, который под заглушкой

Извлекаем привод водила сателлитов, малой и большой солнечной шестерни

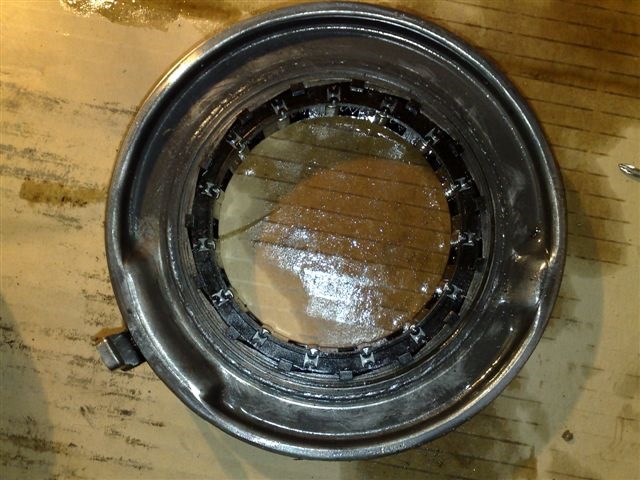

Извлекаем сборку поршня тормоза B1 и одноходновой муфты. Надо обратить внимание, на то в каком положении у неё установлен

Извлекаем планетарку

з.ы.Так как время было давно по ремонту, не могу сказать точно, что сильно отличает 01n на Audi, от 01m и 01p на VW… но то что аналогия это точно.
Так что если что включаем интеллект…


Источник: https://www.drive2.ru/l/4098060/
