Что такое солнечный коллектор

Солнечный коллектор представляет собой группу металлических пластин, которые обычно устанавливаются на южной стороне крыши. Они окрашены в черный цвет, так как именно поверхность черного цвета быстрее нагревается, и дольше держит тепло. Эти металлические пластины помещают в каркас из пластика.

Коллектор солнечный

Обычно на крышу устанавливают несколько таких металлических коллекторных листов, так как, когда солнечные лучи касаются поверхности крыши, то энергия, заключенная в этих лучах, равномерно распределяется по всей поверхности крыши. Поэтому, чем больше листов установлены на скате крыши, тем больше энергии они аккумулируют.

Весь принцип работы гелиоустановок можно представить следующим образом:

По коллектору по специальным трубам перемещается теплоноситель-вода. Циркуляция воды может осуществляться как естественным способом, так и искусственным, то есть с помощью циркуляционных насосов. Сначала коллектор нагревается от солнечных лучей, затем это тепло передается теплоносителю. Нагретая жидкость далее течет по трубам и поступает в аккумуляторный бак, который представляет собой специальный бак для воды.

Стенки этого бака имеют хорошую теплоизоляцию, чтобы она не теряла тепло. Также в этот бак могут быть вмонтированы дополнительные электрические нагреватели, которые автоматически придут в рабочую фазу, если вдруг на улице будет продолжительная пасмурная погода, и коллекторы не будут нагреваться. Вода в этом баке может стоять сколько угодно долго, до тех пор, пока хозяева не предпочтут использовать ее в своих целях.

Исходя из вышесказанного, можно сделать вывод, что весь принцип работы гелиоустановок сводится к тому, чтобы преобразовать солнечную энергию в тепло.

Виды

Существуют несколько разновидностей солнечных коллекторов:

Плоские. На сегодняшний день представители этой категории пользуются большой популярностью в сфере использования. Такая гелиоустановка состоит из листа платины, который окрашен в черный цвет. Этот лист заключен в металлический каркас, наружная сторона которого покрыта стеклом, для лучшего пропускания света. В устройствах этого типа сделано все, чтобы до минимума снизить показатель теплопотерь.

Коллектор солнечный плоский



Стекло для таких конструкций изготавливается таким образом, чтобы содержание железа в нем было как можно меньше. Это способствует лучшему пропусканию солнечной энергии. Солнечная энергия проходит через стекло и нагревает поверхность коллектора, в котором движется теплоноситель. Далее, этот теплоноситель нагревается за счет платиновых пластин.

Коллекторы, которые аккумулируют солнечную энергию в гелиоустановках, по-другому еще называют абсорбирующими пластинами. Их производят не только из платины. Вместо нее могут быть использованы такие металлы, как медь и алюминий, которые отличаются высокими показателями теплопроводности.

Жидкостные. В установках такого типа в качестве теплоносителя используют жидкость. Теплообменники устанавливаются под абсорбирующим элементом, и прикрепляются к нему снизу. Они могут иметь вид змеевика, или отдельных параллельно идущих друг к другу трубок. Змеевик, конечно, является удобным вариантом, так как риск возможной протечки сводится к минимуму. Жидкостные гелиоустановки можно разделить на два подвида:

  • Разомкнутые. В таких системах в качестве теплоносителя используют воду. Она нагревается в установке, и направляется в бак, откуда она идет на пользование. Такими системами пользоваться неудобно, так как в период низких температур, вода замерзает, и может разорвать трубы.
  • Замкнутые. В системах этого типа роль теплоносителя играет не вода, а специальная незамерзающая жидкость. В установке, она нагревается от солнечной энергии, и поступает в теплообменник, представляющий собой бак, внутри которого имеется герметично закрытый бак для воды. Нагретая незамерзающая жидкость передает свое тепло воде, которая тут же нагревается и идет на пользование.

Коллектор солнечный жидкостный

Воздушные. Если вода имеет ряд недостатков, такие как замерзание и вскипание, то использование воздуха в качестве теплоносителя поможет полностью исключить эти недостатки. Действительно, воздух не замерзает при низких температурах, и также не вскипает при высоких температурах. Благодаря этим плюсам, воздух является отличным теплоносителем. К тому же в воздушных гелиоустановках используются недорогие материалы, да и эксплуатационные работы проводятся очень легко.

В конструкцию солнечных гелиоустановок входят несколько коллекторов, роль которых играют металлические пластины. Между ними движется теплоноситель путем естественной конвекции (есть вариант, где используют вентиляторы). Затем нагретый воздух поступает в помещение. Минусом является то, что воздух является плохим переносчиком тепла.

Коллектор солнечный воздушный

Схема и конструкция

Конструкция самого солнечного коллектора является всего лишь частью масштабной работы. Дело в том, что для правильной работы всей системы, нужно спроектировать правильную обвязку. Здесь будет рассмотрена схема, в которой гелиоустановка работает на два бака. Один из баков является тепловым аккумулятором, который используется для отопления, а другой — ГВС.

Далее будут приведены и описаны все элементы данной системы.

  • Обратные клапаны. Основная функция обратных клапанов является препятствование обратному току воды, то есть она заставляет воду течь в одном направлении. В данной схеме обратные клапаны устанавливаются на пути выхода жидкости из коллектора, чтобы жидкость обратно не поступила в устройство. Еще два обратных клапана устанавливаются на выходе из баков.
  • Циркуляционные насосы. Они имеют важное значение. В данной схеме представлено применение двух насосов. Один из них установлен на выходе из бака ГВС, а другой — на выходе из теплового аккумулятора. Если будет работать только насос, стоящий у ГВС, то вся система будет работать только на нагрев ГВС, а если будет работать только насос, стоящий рядом с аккумуляторным баком, то система работает только на данный элемент. Можно также включить оба насоса.
  • Запорный вентиль. В данной схеме, в аккумуляторном баке теплоноситель течет в двух змеевиках: в верхнем и в нижнем. Дело в том, что в верхнем змеевике, сопротивление больше, чем в нижнем, поэтому большая часть воды течет именно в нижнем змеевике. Для того чтобы сбалансировать поток теплоносителя, необходимо установить запорный клапан на входе жидкости в данный бак.
  • Фильтр. Он обязательно должен присутствовать в любой системе. Его функция заключается в задерживании крупных частиц мусора, которые имеются в жидкости.
  • Расходомер. Он нужен для того, чтобы видеть, сколько литров воды протекает за одну минуту. Данный показатель регулируется с помощью запорного вентиля.
  • Показатель давления. С помощью этого элемента можно определить уровень давления в системе. Рядом устанавливают подрывной клапан на случай, если вдруг давление превысит норму.
  • Расширительный бак. В системе вода начнёт расширяться за счет нагрева. Излишки поступают в расширительный бак, а при остывании они снова начнут циркулировать. Если этого бака не будет, то излишки выйдут через подрывной клапан, а при остывании в системе воды будет не хватать.
  • Воздухоотводчики. В гелиосистемах применяют воздухоотводчики автоматического типа. Их устанавливают в верхней части системы. Он нужен для того, чтобы автоматически удалять накопившийся воздух из системы.
  • Кран для слива. Через этот кран, теплоноситель можно сливать из системы.

Вот из таких элементов состоит система данной схемы.

Существуют и другие конструкции, но весь принцип действия остается таким же, только вот некоторых клапанов и вентилей может понадобиться больше или меньше в зависимости от схемы.

Необходимые материалы и инструменты

Солнечные коллекторы

Гелиоустановки можно приобрести в специальных заведениях, но можно и сделать самому, так как покупка обойдется очень дорого. Солнечные коллекторы в домашних условиях можно сделать из разных материалов, таких как пластиковые бутылки, шланг, полипропилен, но самым экономным в материальном плане и самым легким является процесс изготовления солнечной батареи из радиатора строго холодильника.

Для этого понадобятся следующие материалы:

  • Коврик из резины.
  • Скотч
  • Фольга.
  • Обычное стекло.
  • Брусья деревянные для изготовления рамы.
  • Устройство для пайки.

Все эти материалы можно приобрести без особых затрат. Если они уже есть в наличии, то можно приступить к делу.

Как сделать солнечный коллектор своими руками — пошаговая инструкция

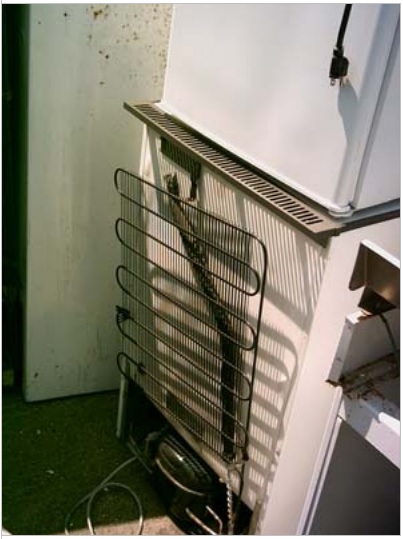

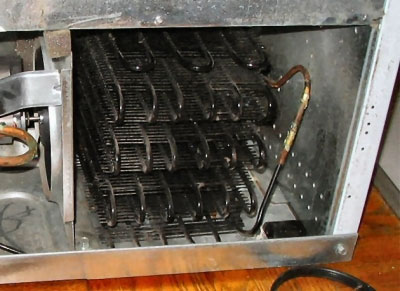

Если старый холодильник уже находится в нерабочем состоянии, то не следует его выбрасывать, так как его конденсатор может стать отличным материалом для сборки коллектора. При изготовлении этого устройства, следует руководствоваться нижеприведенной пошаговой инструкцией:

  1. Нужно демонтировать конденсатор, хорошенько промыть, очистить от фреона, и измерить.

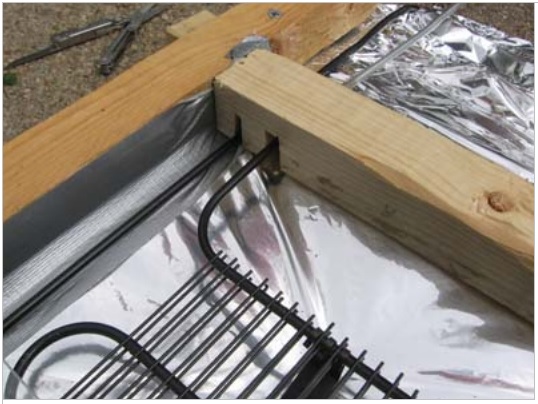

  2. После того как проделали необходимые замеры, следует приступить к изготовлению деревянной рамы, то есть корпус. Для этого используют деревянные брусья.
  3. Теперь необходимо взять фольгу и уложить его на дно изготовленного корпуса. Делается это для того, чтобы теплообменник мог нагреваться не только с фронтовой стороны, но также и с тыльной.
  4. Теперь, вооружившись скотчем, следует обклеить все щелинки по всему периметру корпуса.
  5. Затем необходимо прибить дополнительные брусья с тыльной стороны устройства. Это делают для того, чтобы теплообменник был закреплен прочно.
  6. Теперь в каркасе делают небольшие отверстия для отвода труб.
  7. На нижней стороне рамки нужно вмонтировать несколько шурупов, чтобы стекло держалось надежно и не сползало.
  8. Теперь накрывают все это стеклом, и с помощью скотча герметизируют все отверстия.

На этом все! Осталось только установить его где-нибудь на крыше, и обвязать с остальными элементами отопительной системы дома.

Нюансы

При изготовлении и эксплуатации коллектора, следует обратить внимание на следующие моменты:

  • Воду, нагретую посредством такого коллектора, следует использовать только для технических нужд, так как в конденсаторе все-таки остается фреон.
  • Совсем необязательно использовать конденсатор холодильника, можно также взять и радиатор от автомобиля.
  • Если предусмотрено использование циркуляционного насоса, то бак для накопления воды может быть установлен абсолютно в любом месте. Вместо циркуляционного насоса высокой мощности можно взять обычный аквариумный насос. Если же в системе предусмотрена естественная циркуляция жидкости, то бак должен быть расположен выше самого коллектора.
